技術分享-注塑產品問題點之虎皮紋
2024-11-07 15:41

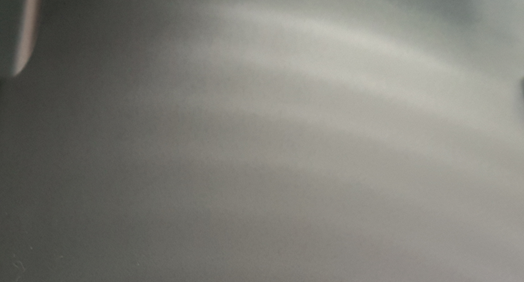

注塑產品的外觀虎皮紋一直是注塑行業中比較棘手的問題，一般出現在壁厚較薄、流程較大的大型注塑件上，如汽車保險杠、儀表板、門板，電暖器外殼等。虎皮紋是一種波浪形條紋狀的表面缺陷，條紋大約垂直于熔體流動方向，在注塑件表面形成光澤不同的印痕，看起來就像老虎皮上的花紋一樣，俗稱虎皮紋。
高分子材料具有黏彈性，即在外力的作用下會發生彈性變形，當外力釋放的時候，又會產生彈性恢復而使體積漲大。當塑料熔體通過較小的澆口時，會在澆口處受到較大的流動阻力而使塑料在流道和澆口處發生較大的體積壓縮和彈性變形，一旦通過澆口進入空曠的型腔后，就會由于流動阻力突然變小而導致塑料熔體發生彈性回復而體積膨脹，從而導致熔體流動前沿的壓力和流速產生較大的波動，并導致流動前沿發生膨脹跳躍現象，表觀上就會形成虎皮紋。
塑料中的橡膠彈性體越多，虎皮紋現象越容易出現。像ABS、HIPS以及添加了EPDM、POE等橡膠成分的PP材料，就容易出現虎皮紋缺陷。
（1）降低射速(目的是為了讓熔體中的橡膠彈性體成分有更多的時間來實現彈性回復，避免出現突然的出模膨脹而導致熔體；
（2）提高料溫和模具溫度（目的是為了減小塑料凝固層的厚度，減小流動阻力）；
（1）加大流道和澆口尺寸；
（2）增加澆口數量，盡量減少流長比；
（3）盡量采用尺寸和截面積逐漸增大的側澆口、扇形澆口；等，避免使用潛伏澆口，點澆口等澆口形式；
（4）模具上做好排氣；
（1）減少塑料中橡膠彈性體成分的含量；
（2）提高材料的流動性；
（3）采用分子量分布較寬的塑料；
虎皮紋的形成原因是多方面的，需要從注塑工藝、模具設計和材料特性上綜合分析優化，才能取得良好的效果，從而改善塑料件的外觀品質。
