Normal Force曲線去/回程轉折點存在落差的原因

2023-12-23 15:25

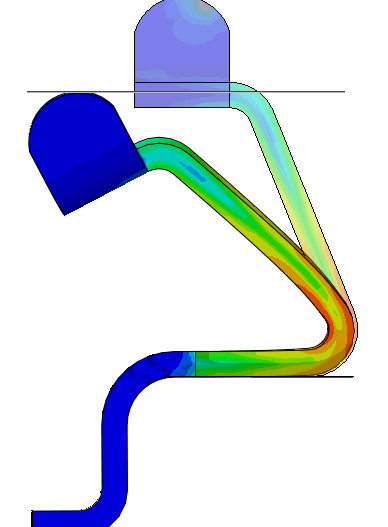

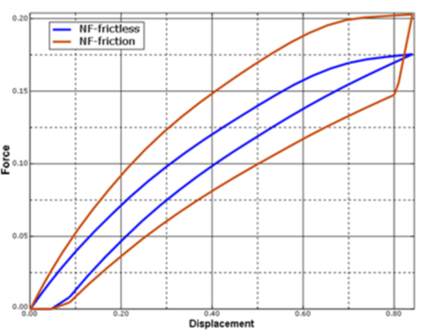

基于ABAQUS讀取彈片結構的NF曲線時，曲線在去程和回程的轉折點位置出現明顯落差(如下圖)，這種現象常常被忽略，但是被要求解釋時卻不知從何說起，下面一起了解下這個落差的形成原因。

CT_deformation NF curve

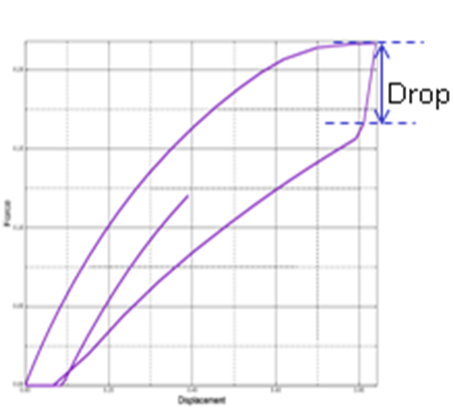

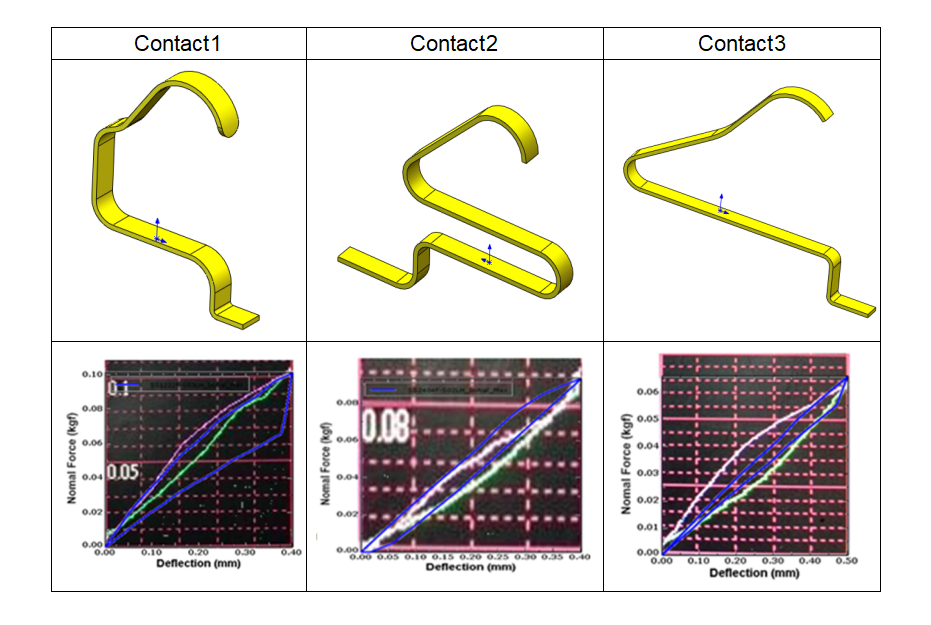

這種現象并不少見，有人將其歸咎于結構發生屈服產生永久變形導致回彈力量降低過快，但是當這種Drop現象存在于結構并沒有產生明顯的永久變形時，就會對結果的判讀造成困擾，尤其是分析結果比較臨界的時候。收集到以下三種彈片結構的實測NF曲線與分析曲線的對比結果(藍色曲線為分析曲線)。

對比以上三種對比結果：

可以發現實測NF曲線并沒有出現曲線跌落現象，由此判斷，曲線跌落主要由FEM設置造成的。

分析曲線也并非全部出現跌落現象，說明是否出現跌落現象與彈片的結構有關。

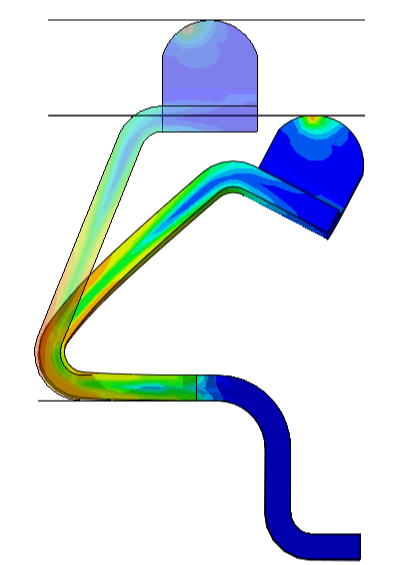

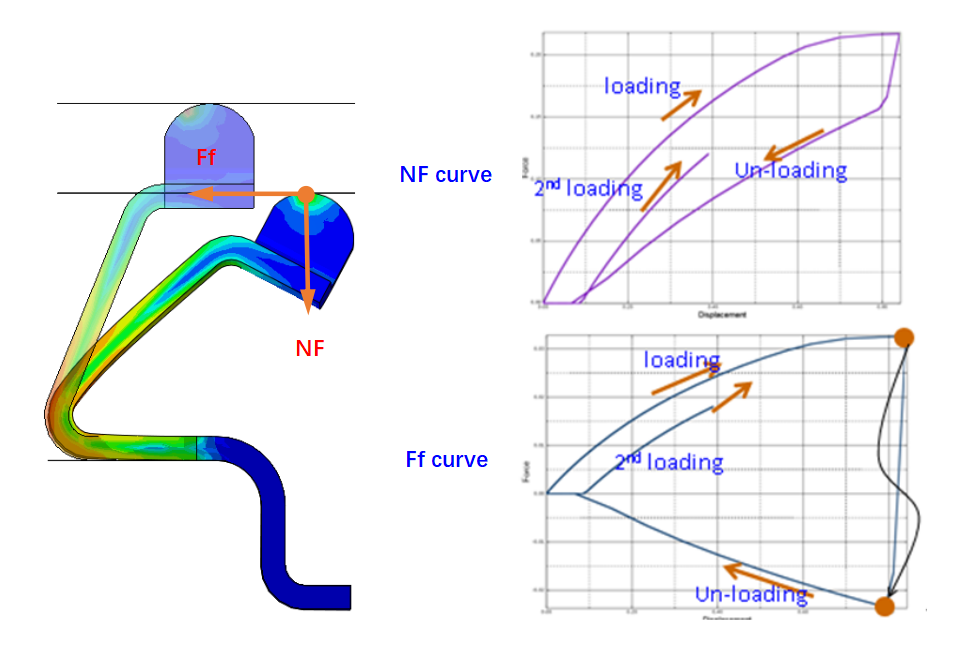

回顧FEM分析設置，此類分析中設置了摩擦系數，在加載過程中，彈片向受力方向變形，雖然只受到向下的干涉量，但是在接觸位置同時受到切向的摩擦力Ff和正向力Nf作用，摩擦力的方向在去程和回程轉折位置瞬間變化導致接觸點的應力狀態發生改變，導致NF曲線出現跌落。所以FEM的摩擦力是導致曲線跌落的“罪魁禍?zhǔn)住薄?/span>
