利用Moldflow針對異形水路的重點結果解讀

前面技術文章有向大家說明異型水路（Conformal Cooling）是模具產業所使用的特有制造技術，由于模流分析軟件的問世，設計者可以透過軟件分析模具與水路的散熱情形，縮短制造時間，提升制造質量。仿真流動與溫度場去解決不同隨形水路所帶來成型周期與產品的翹曲變形，更準確地確認方案的最優性與直觀化數據，從而更好地減少隨形水路本身問題（水路流動性與溫度場變化）確定出最優化方案，從而避免不合理的加工（因為隨形水路加工多為一次性成型加工）。

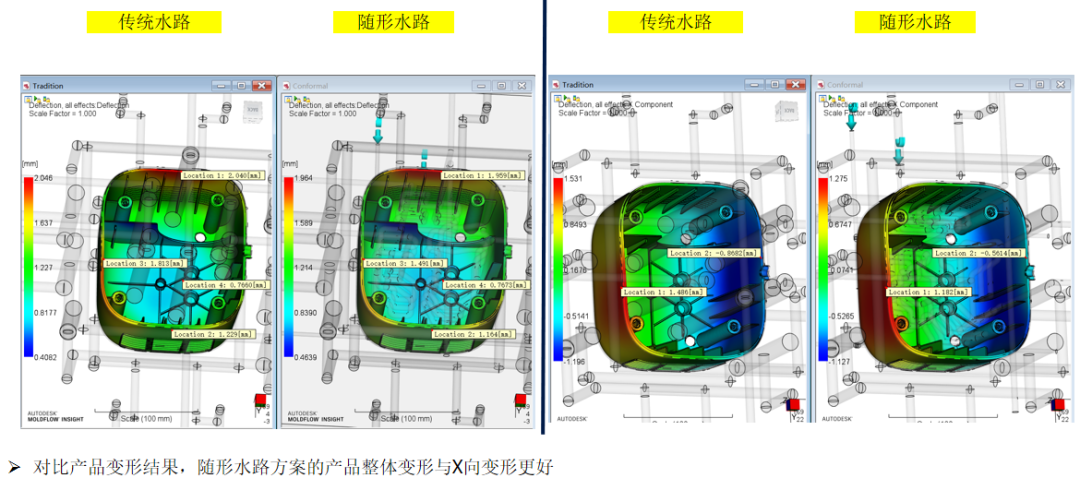

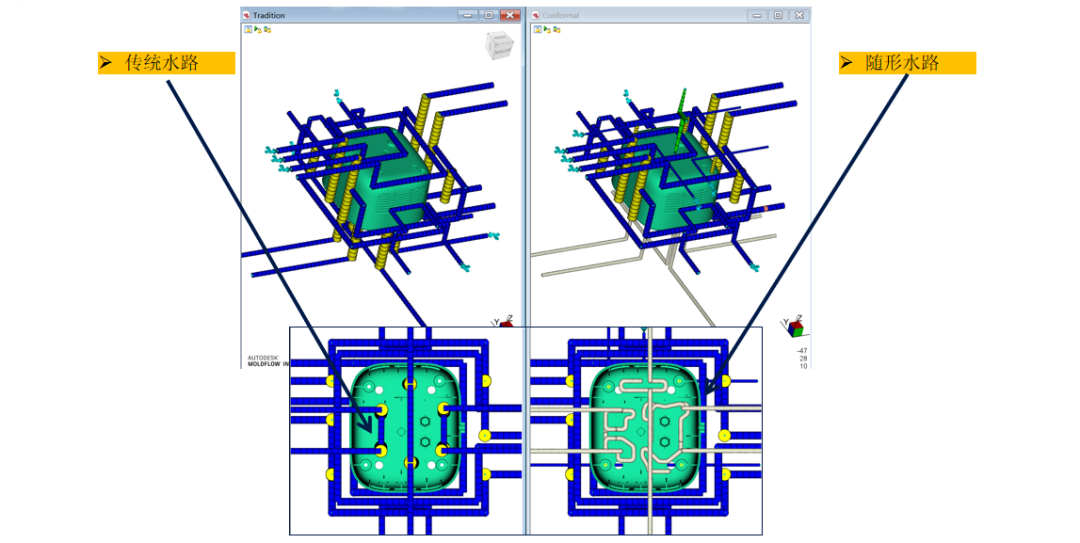

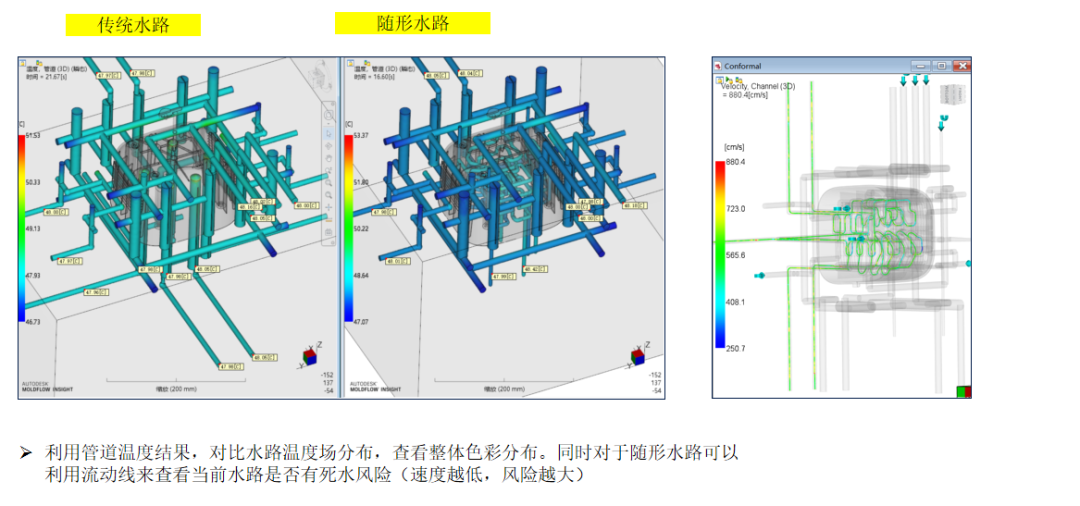

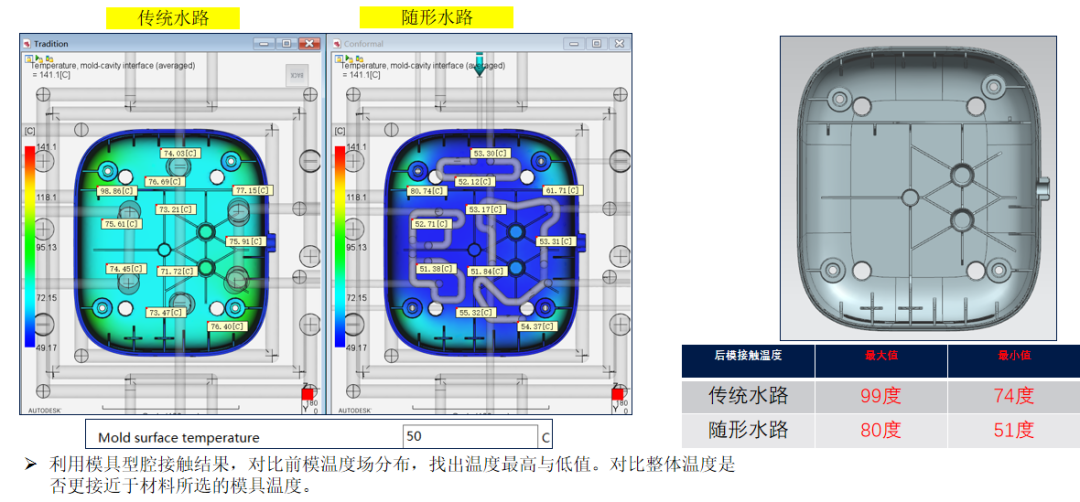

利用Moldflow仿真軟件做前處理，網格生成，水路建立，并支行Cool-FEM冷卻分析，分析結果以產品溫度，模具型腔界面溫度，進出水溫度與流速為主導，對比判定溫度場分布是不平均與合理，周期看產品溫度結果，溫度區域變化看模具型腔界面溫度，隨形水路以進出水溫差，管道壓力與流速去判定水路流向合理性與流向溫度分布。

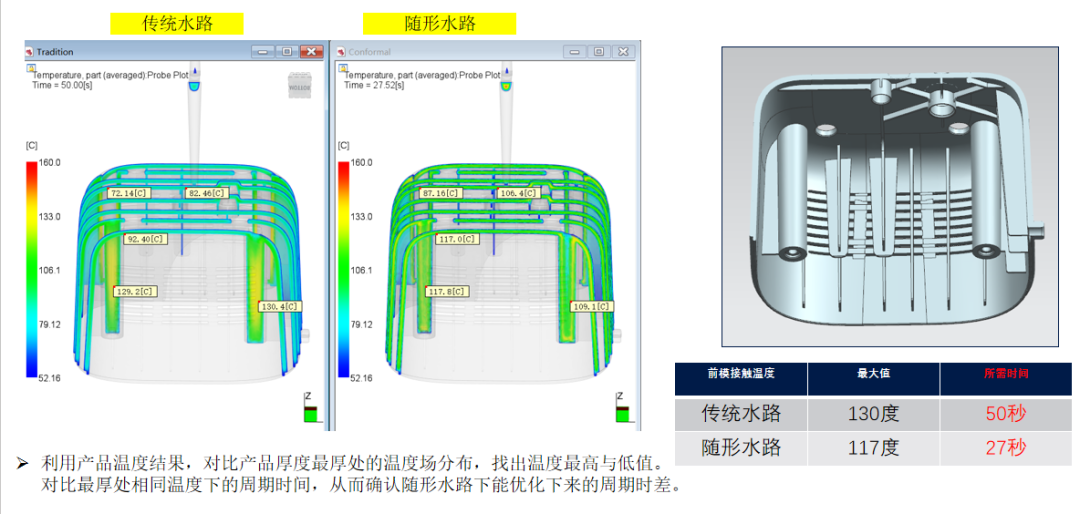

成型周期-應關注產品溫度結果，特別產品最厚處的溫度場對比，找出溫度最高與低值。對比最厚處相同溫度下的周期時間，從而確認隨形水路下能優化下來的周期時差。
