Moldflow結果中間值的應用

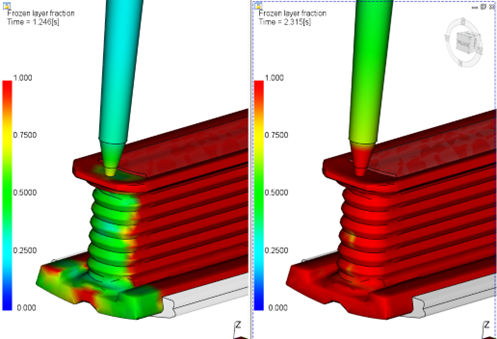

Moldflow結果有些查看屬性是在周期內的變動值，也稱中間值結果 ，是指在填充和保壓階段內，單元上多次記錄的隨時間變化的結果。如凍結層因子、壓力、溫度等都屬于中間結果。在查看這類型結果時，往往會遇到無法讀取到結果變化時的精確時間值，如以下案例：通過凍結層因子結果讀取澆口凍結時間時，時間值從1.2s跳到2.3s,無法準確判斷澆口凍結時間。

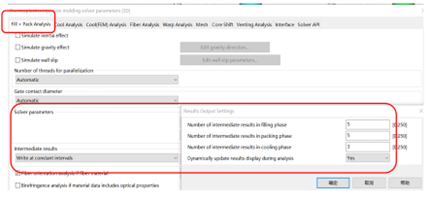

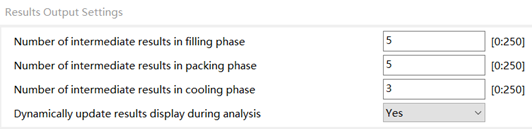

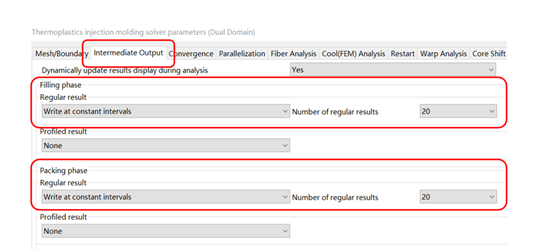

原因是默認的中間結果數量太少，不利于對分析結果的評估。下面列出了中性面、雙層面及3D模型的中間結果數量，可通過工藝設置向?qū)?---填充保壓設置的“高級選項”----求解器參數----編輯，來查看，如下圖。

為了獲得更加精確的分析結果，我們可以通過增加中間結果數量來解決，以下分享的是設置中間結果的方法。

選擇此選項，即命令求解器以規定的時間間隔輸出固定數目的中間結果集。增大該值將增加在整個時間內動畫演示某些結果時可用的動畫幀數，但也將增加分析的磁盤空間要求。例如，充填時間為1s,設置充填階段中間數量5，則0.2s更新一個結果。

如果希望輸入想要求解器輸出中間結果集的特定時間，則選擇此選項。例如前面的列子，7s時澆口未完全凝固，9s時澆口已凝固，為了確定具體時間，可以指定在5.0s、8s、9s、10s……輸出結果，如下圖示。

注意：對于“指定時間寫入”和“恒定間隔寫入”，求解器會自動寫入某些標準階段的結果。標準階段是在切換、填充結束、每個保壓曲線階段的開始以及分析結束時。

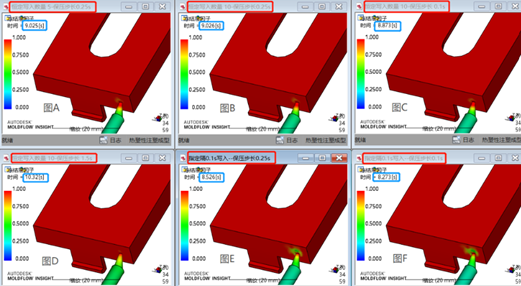

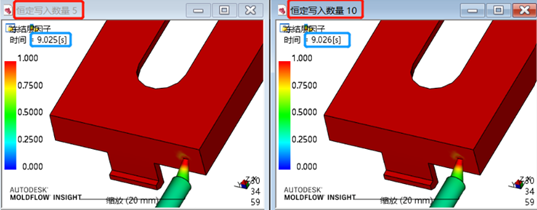

在充填和保壓階段為什么增加中間結果數量后，結果差異不大？如下圖所示。

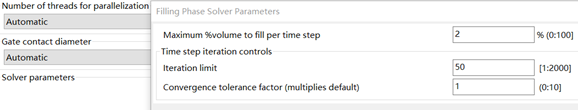

中間結果精確度除受中間結果數量影響外，還受充填及保壓參數設置的影響，如果輸入大量的中間時間數量結果，但“每個時間步的最大保壓時間步”和“每時間步填充的最大%體積”未相應修改，則求解器無法寫入請求的中間時間步，且僅跟隨/捕獲“填充和保壓階段求解器參數”中列出的最大時間步標準值的結果。

示例：如果需要100“填充階段中間結果數”，但仍為“每時間步填充的最大%體積”輸入4%，則求解器不能包含100個時間步，但實際上更接近25個時間步。要獲得100個“填充階段中的中間結果數”，應將“每時間步填充的最大%體積”調整為1%，應將這些值一起調整，以獲得請求的時間步數。最后，請注意，增加中間結果數量，會大量的增加分析時間及增加工程文件的大小，分析時需合理評估。
