基于注塑成型的塑件結構分析研究（下）
MOLDING
注塑成型
本文將應用AIM和AMSA兩種模流和結構聯合分析方法，對圖3所示盒體塑件進行翹曲和結構分析，其材料為PA6T（Ultramid T4381 LDS）。

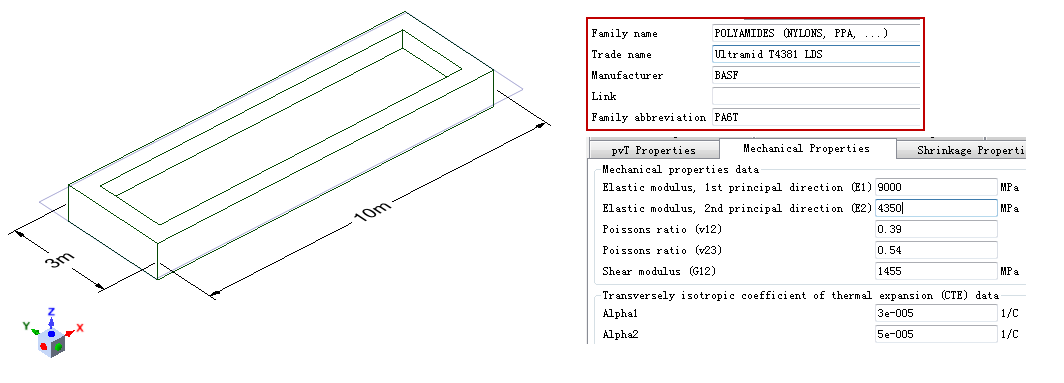

圖3 注塑盒件及其材料
使用Autodesk Moldflow Insight，采用單澆口進行“填充+保壓”的注射成型，模流分析結果如圖4所示，打開求解完成的模流分析模型Box.mpi，并另存到本地，從而獲得有限元模型信息。

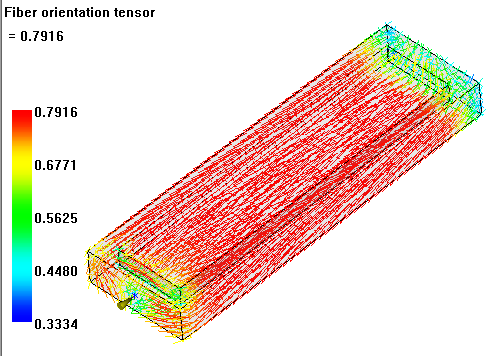

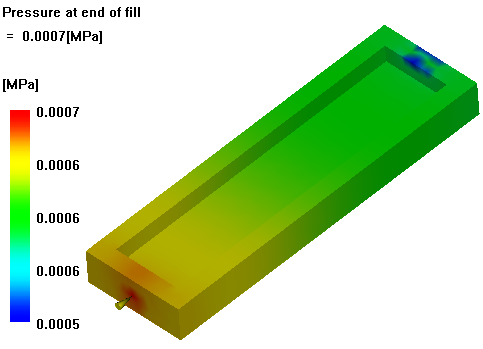

(a)玻纖方向 (b)填充結束時的壓力
圖4 模流分析結果
ANALYSE
AIM方法翹曲分析
使用Abaqus Interface for Moldflow（AIM）方法，把Moldflow分析的有限元模型信息（應力、材料、玻纖方向）等轉換到Abaqus輸入文件，進行翹曲分析。首先用Moldflow導出導出接口文件，然后將接口文件轉換成轉成Abaqus可讀的輸入文件box_transform.inp。
把轉換好的box_transform.inp讀入CAE前處理。切換到Property模塊，查看材料及其屬性，可知針對每個單元都賦予了不同的材料，且材料的彈性模量泊松比具有方向性，如圖5按截面屬性顯示顏色。切換到Step模塊，可知線性靜力分析步已被默認創建完成。切換到Load模塊，查看默認創建的用于翹曲分析的邊界條件如圖5示意。此外針對2565個單元均分別預定義了應力場，其單位為Pa。

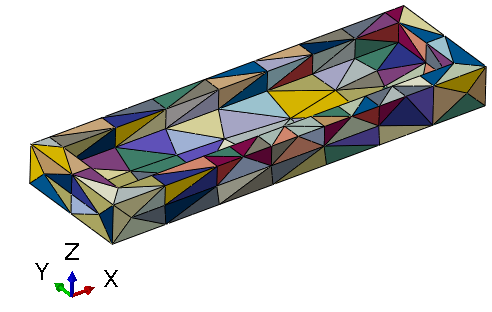

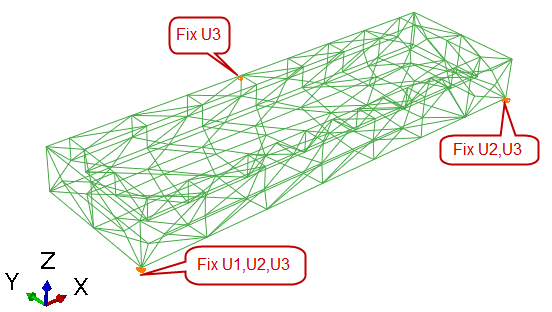

圖5 每個單元具有不同的材料屬性 圖6 固定邊界條件

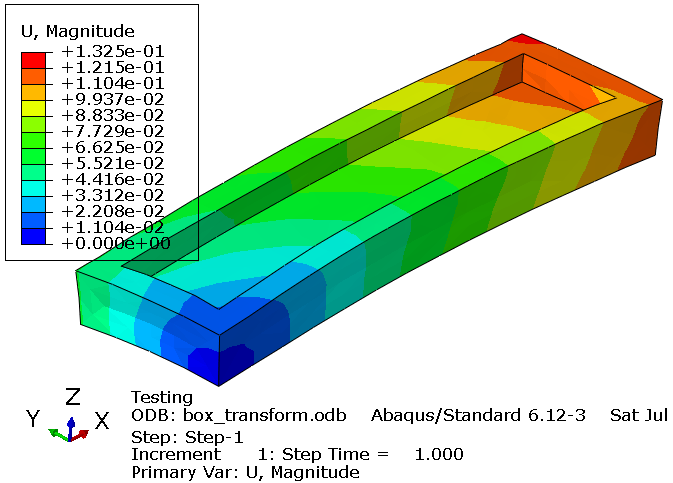

直接提交box_transform.inp進行求解，得到翹曲分布云圖，如圖7所示。
圖7 翹曲分布X10
MOLDING
AMSA方法強度分析
本節將使用Autodesk Moldflow Structural Alliance (AMSA) 2014，將Moldflow分析的材料、玻纖方向映射到Abaqus中的結構求解。
1、未映射的結構分析

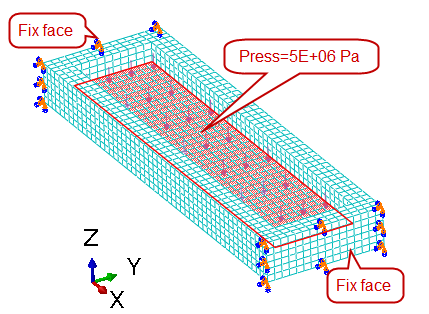

模型的邊界條件如圖8，兩端固定，盒內受壓5e+6 Pa，預設材料為勻質等向的PA6T：彈性模量4.35e+9 Pa，泊松比0.4。求解后得出其U3變形云圖如圖9所示，最大Z向變形量為-0.4931m。

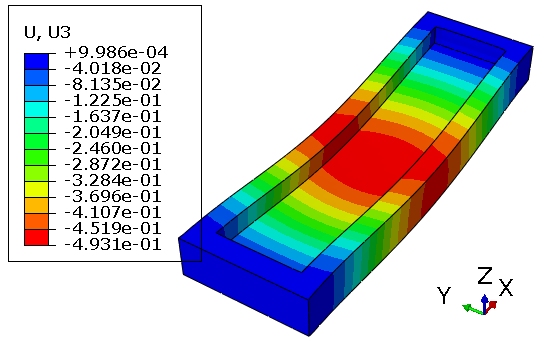

圖8 邊界條件 圖9 未映射，Box變形U3分布云圖
2、導出模型到Moldflow及模流分析
從Abaqus /CAE導出格式選擇Autodesk Moldflow Insight，單位選擇Meters，導出Box.mpi文件，用Moldflow Synergy（Insight）2014打開導出的文件Box.mpi。然后進行劃分網格、模流分析項目為：Fill+Pack+Warp、材料選擇PA6T（Ultramid T4381 LDS）、單澆口位置參考圖10；

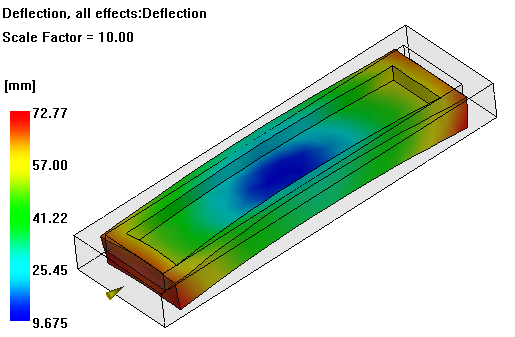

其余默認設置，進行模流分析，翹曲收縮結果見圖11。

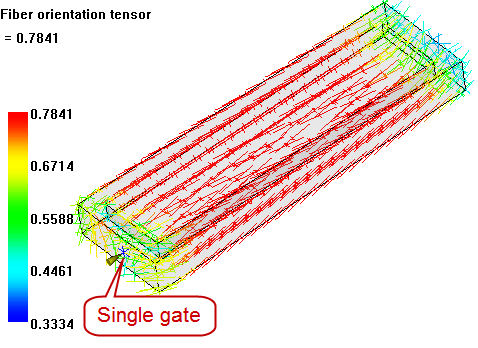

圖10 單澆口位置及填充的玻纖方向 圖11 翹曲分布云圖 X10
3、映射模流結果的結構分析
切換到Abaqus/CAE的Job模塊，Job→Create創建名為Job_with_single_gate的Job。
從Abaqus/CAE菜單欄Plug-insàAutodesk Moldflow StructuralAllianceàAnalyze提交Job_with_single_gate的映射結構分析。
模流材料及玻纖方向到映射結構分析，映射的結構求解結果見圖10-82，與圖10-77對比，因?yàn)椴＠w方向的加強，其位移U3降低至-0.3575m。

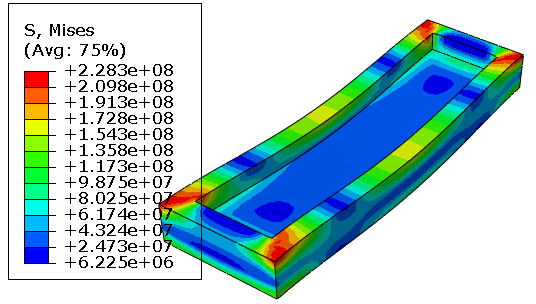

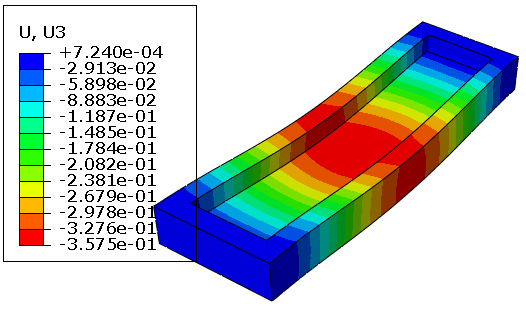

（a）應力分布 （b）單澆口映射，變形位移U3分布
圖12 單澆口模流映射的結構分析結果
4、討論
在圖10單澆口基礎上，在另一端再增加一個澆口，如圖13所示，其玻纖方向?yàn)閮啥说街虚g，并形成圖14所示的縫合線。映射雙澆口模流分析的材料、玻纖到結構分析，求解結果見圖16，與圖12（b）比較，因?yàn)樵诳p合線位置，結構強度相對薄弱，故位移U3增大，最大位移值為-0.493m。

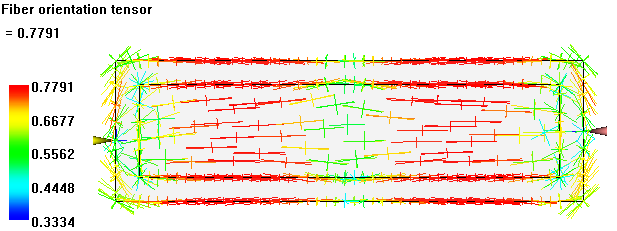

圖13 雙澆口玻纖方向

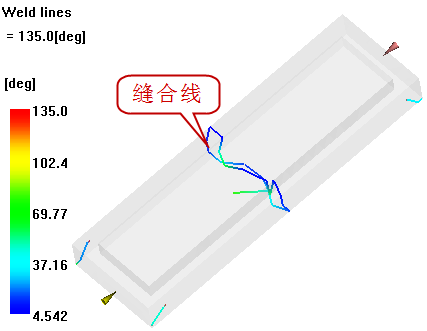

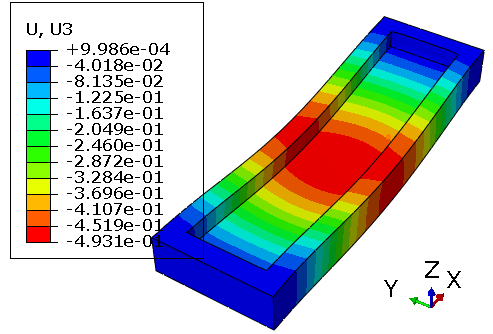

圖14 縫合線位置 圖15 雙澆口映射，變形位移U3分布
CONCLUSION
結束語
（1）使用AIM法將Moldflow導出的接口文件轉化成ABAQUS軟件輸入文件，進而成功的進行了盒體塑件翹曲分析；
（2）在進行強度分析時發現，和未映射方法相比利用AMSA映射方法發現其Z向變形量從-0.4931m降低到-0.4931m；
（3）與單澆口模流比較，映射雙澆口模流在縫合線位置，結構強度相對薄弱，故位移U3增大，最大位移值為-0.493m。
【參考文獻】
【1】康紅梅，肖陶康，王玉丹．微齒輪注塑成型工藝模擬分析［J］．機械設計與制造，2013( 8)：237-242．
【2】Abe Y, Mori K and Ito T. Multi-stage Stamping Including Thickening of Corners of Drawn Cup. Procedia Engineering, 2014. 81(0): p. 825-830.
【3】陳蘭貞．基于CAE技術的注塑件翹曲變形分析[J]．輕工機械，2006，24( 3): 27-30．
【4】代雷霆．注塑成型工藝對汽車座椅塑料件力學性能的影響[J]．塑料，2013，42( 2):115-117．
【7】江丙云,孔祥宏,羅元元. Abaqus工程實例詳解[M].北京:人民郵電出版社,2014.
【9】Dassault Systèmes Simulia Corp. Abaqus Analysis User’s Manual [DB]. Abaqus 6.14 Documentation, 2014.
